Description

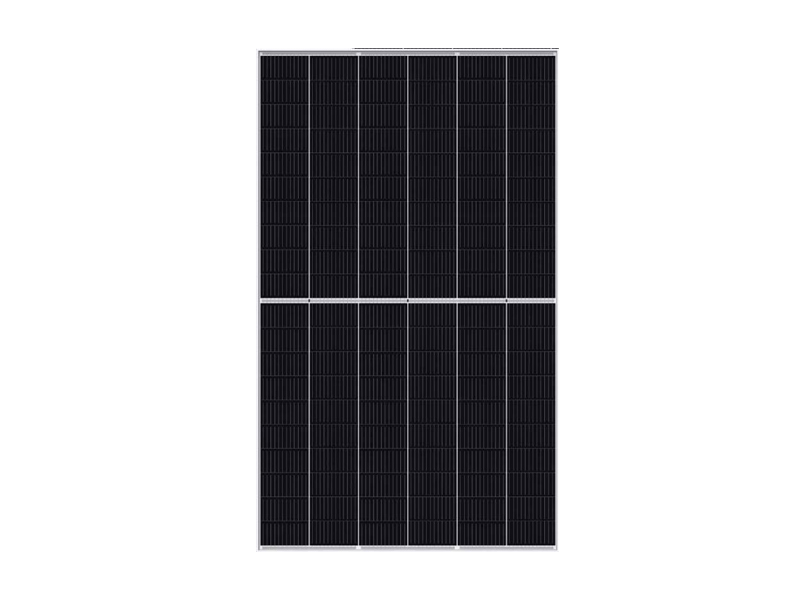

品番：SH21-66H-D
| 機械的特性 | |
|---|---|
| モジュールサイズ | 2382*1303*35mm |
| セル種類 | N型Topcon単結晶セル(210*210) |
| セル配置 | 132 [2 x (11 x 6)] |
| ガラス | 2*2.0mm,コーティング耐熱ガラス |
| フレーム | アルマイト処理アルミ合金 |
| シール材質 | EPE/EVA |
| 端子箱 | 保護レベルIP68 |
| コネクター | MC4互換またはオーダーメイド |
| ケーブル断面積 | 4.0mm², 300/300mm |
| 重量 | 38.5kg |
| 動作環境 | |
| 動作温度 | -40℃～+85℃ |
| 最大システム電圧 | 1500V DC(IEC) |
| 最大直列ヒューズ電流 | 30A |
| 両面発電性 | 80±5% |
| 温度係数 | |
| セル動作温度(NOCT) | 45℃(±2℃) |
| 最大出力(Pmax)温度係数 | -0.290%/℃ |
| 開放電圧(Voc)温度係数 | -0.250%/℃ |
| 短絡電流(Isc)温度係数 | +0.040%/℃ |
| 電気的特性(STC) | |
| STC:放射照度1000W/m2, セル温度25℃, AM1.5 | |
| 最大出力 Pmax [W] | 690 695 700 705 710 |
| 最大システム電圧Vmp [V] | 40.05 40.25 40.45 40.65 40.85 |
| 最大システム電流 Imp [A] | 17.23 17.27 17.31 17.34 17.38 |
| 開放電圧Voc [V] | 47.80 48.00 48.20 48.40 48.60 |
| 短絡電流 Isc [A] | 18.26 18.30 18.34 18.38 18.42 |
| モジュール変換効率[%] | 22.2 22.4 22.5 22.7 22.8 |
| 測定公差[%] | 0 ~ +5 |
| 電気的特性(NOCT) | |
| NOCT:放射照度800W/m2, 環境温度 20℃, 風速 1m/s | |
| 最大出力 Pmax [W] | 527 530 534 538 541 |
| 最大システム電圧Vmp [V] | 37.48 37.68 37.88 38.08 38.28 |
| 最大システム電流 Imp [A] | 14.06 14.09 14.12 14.15 14.18 |
| 開放電圧Voc [V] | 45.30 45.50 45.70 45.90 46.10 |
| 短絡電流 Isc [A] | 14.71 14.74 14.77 14.81 14.84 |
| 梱包仕様 | |
| 各パレット | 1320×1120×2500 mm |
| インフォメーション | 31枚/パレット, 18パレット/車, 558枚/40HQコンテナー |
| インフォメーション | 31枚/パレット, 28パレット/車, 868枚/17.5メートルフラットカー |
